      當產品到位后，第一工位先判斷產品高度，將待抓取產品高度與基準產品的高度差值進行計算后，傳輸給控制系統，控制系統通過升降第二工位的拍照位高度進行產品尺寸測量，將測量結果傳輸給控制系統進行分揀。

      系統采用進口工業相機快速獲取產品圖像，通過圖像識別、分析和計算，輸出OK、NG結果及合格產品位置坐標，用于控制系統執行下一步動作。

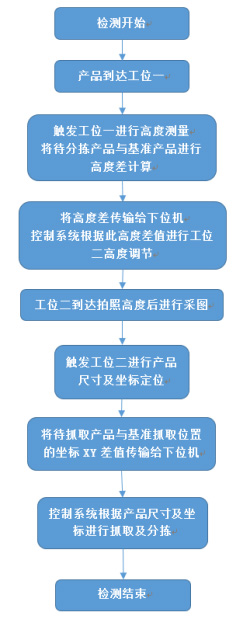

檢測流程：

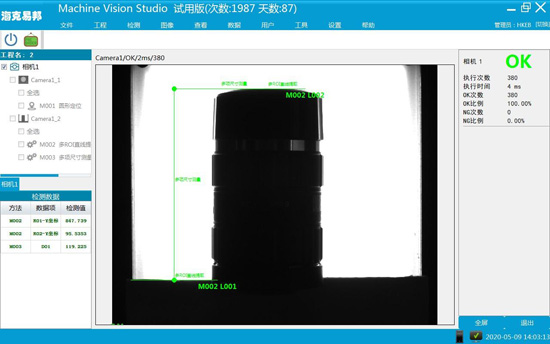

工位一：檢測產品高度，將待抓取產品與基準品的高度差進行計算，將計算差值發送下位機，下位機調整工位二的拍攝高度。


工位二：

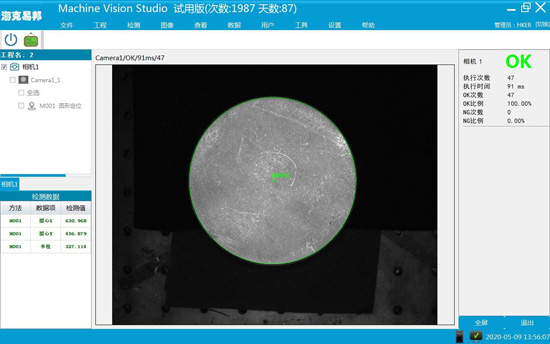

相機位置調整完畢后，接收拍照命令，檢測當前產品的輪廓尺寸及中心點位置坐標。


        中心點位置坐標是當前待抓取產品與基準抓取位置的差值,下位機在標準位置XY的基礎上將此差值進行抓取。
        同時將檢測的產品尺寸傳輸給下位機，進行分類判斷。
